流体体积法（VOF）求解体积分数输运方程的步骤

北京理工大学 | 李明健

流体体积法体积分数 $\alpha$ $\alpha=1$ $\alpha=0$ $0<\alpha<1$ 表示该单元包含两种流体的界面（如气-水界面）。

VOF 方法中，关键的方程是体积分数输运方程：

\begin{matrix} (1) & \frac{\partial α}{\partial t} + \nabla \cdot (α u) = 0 \end{matrix}

$\boldsymbol u$ 为流体的速度矢量，该方程为对流方程。在每个时间步内，求解该方程通常包括以下步骤。

1. 获得速度场

$\boldsymbol u$ ，用于后续体积分数的输运，速度场储存在单元面心上。

2. 计算法向量

采用以下公式计算法向量：

\begin{matrix} (2) & m = - \nabla α \end{matrix}

$\boldsymbol m$ $\boldsymbol n$ 来表示。可以看到法向量是通过体积分数的梯度计算得到的，最简单的方式是用二阶中心差分法计算梯度，但实测效果较差，处理复杂界面时法向量方向不准确，导致后续体积分数输运计算误差较大，采用四阶差分同样难以解决，二阶差分和四阶差分仅采用单元的 von Neumann 邻居，更好的方法是采用 Youngs 方法或其他混合方法，充分利用单元的 Moore 邻居数据。

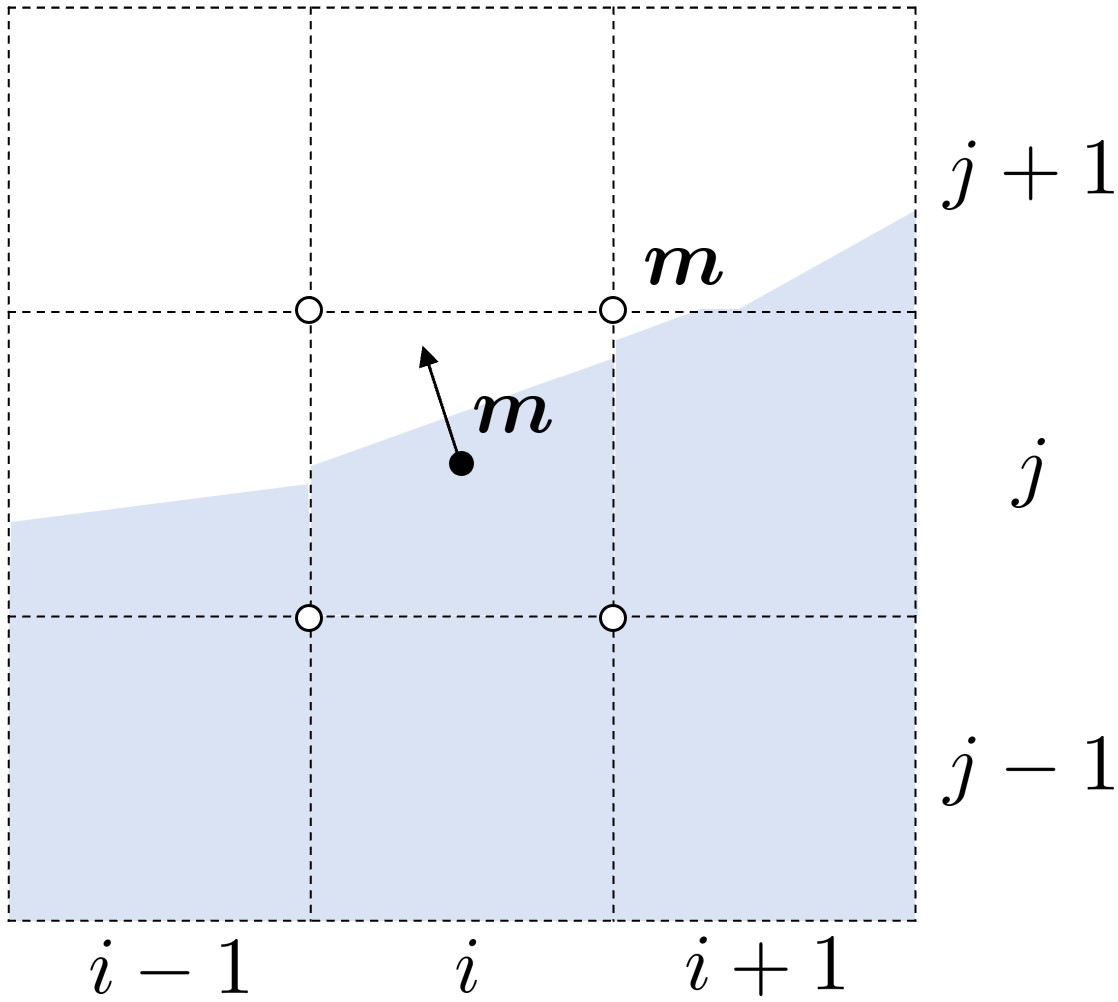

Youngs 方法中，需要根据体心的体积分数计算体心的法向量，首先，格心法向量通过节点上的中间变量平均得到：

\begin{matrix} (3) & \begin{matrix} m_{i, j, k} = \frac{1}{8} (m_{i + 1 / 2, j - 1 / 2, k - 1 / 2} + m_{i - 1 / 2, j - 1 / 2, k - 1 / 2} \\ + m_{i - 1 / 2, j + 1 / 2, k - 1 / 2} + m_{i + 1 / 2, j + 1 / 2, k - 1 / 2} \\ + m_{i + 1 / 2, j - 1 / 2, k + 1 / 2} + m_{i - 1 / 2, j - 1 / 2, k + 1 / 2} \\ + m_{i - 1 / 2, j + 1 / 2, k + 1 / 2} + m_{i + 1 / 2, j + 1 / 2, k + 1 / 2}) \end{matrix} \end{matrix}

vof1

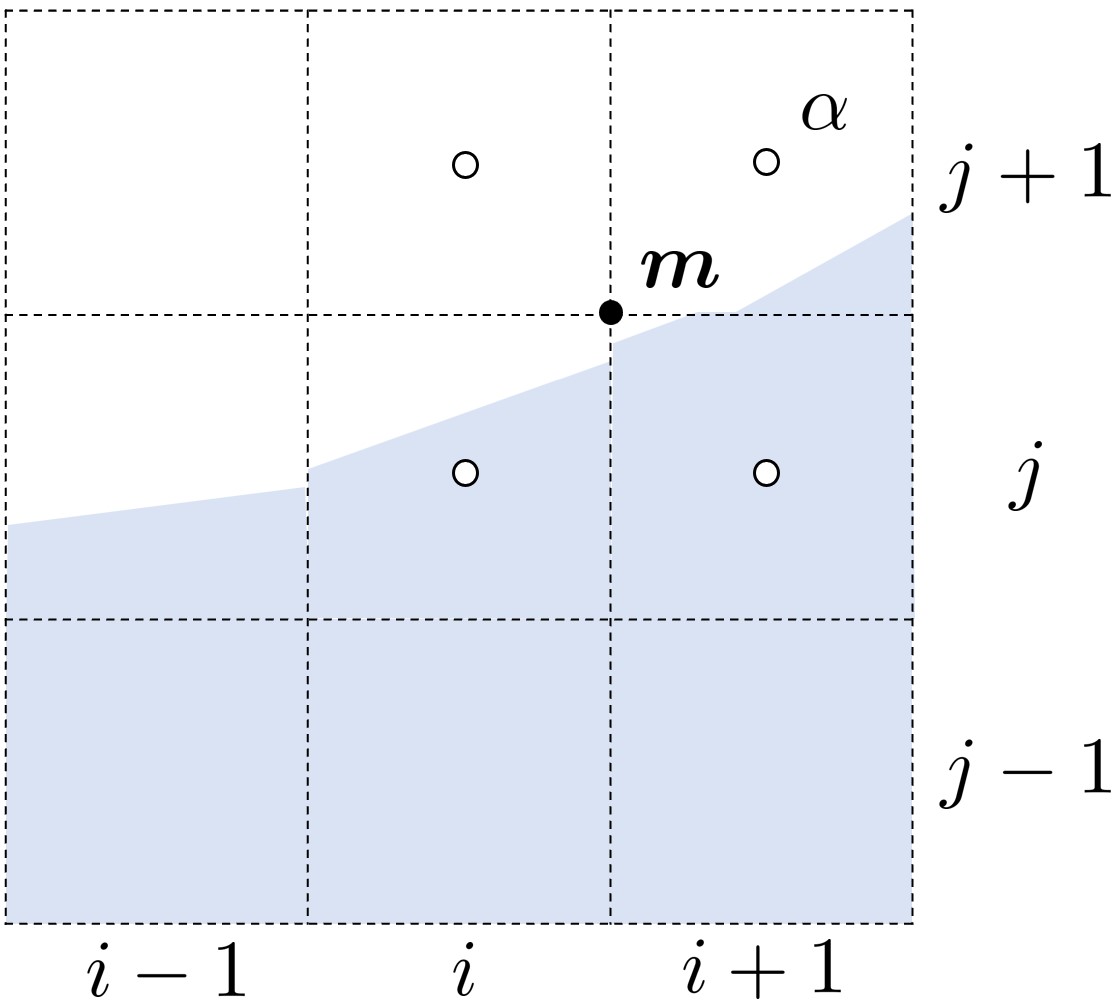

图中白点表示当前已知变量，黑点表示待求变量。法向量中间变量是通过格心的体积分数，用中心差分得到的：

\begin{matrix} (4) & \begin{matrix} m_{x, i + 1 / 2, j + 1 / 2, k + 1 / 2} = - \frac{1}{4 Δ x} (α_{i + 1, j + 1, k - 1} - α_{i, j + 1, k - 1} \\ + α_{i + 1, j, k - 1} - α_{i, j, k - 1} \\ + α_{i + 1, j + 1, k + 1} - α_{i, j + 1, k + 1} \\ + α_{i + 1, j, k + 1} - α_{i, j, k + 1}) \end{matrix} \end{matrix}

vof2

其他方向分量同理，这样为了计算格心的法向量，就需要用到 27 个模板点的体积分数。也可以采用中心列方法或其他混合方法求解法向量。

3. 界面重构

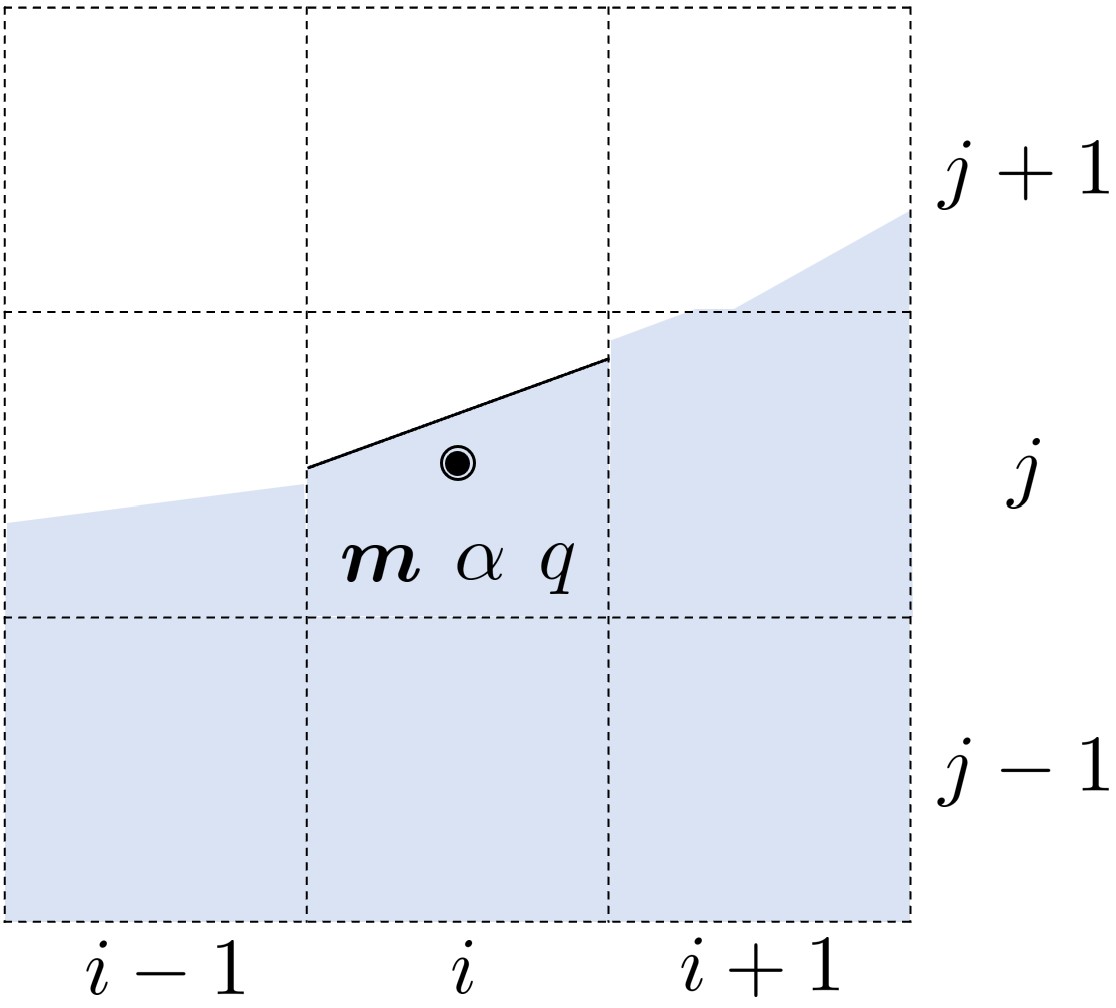

采用 PLIC（Piecewise Linear Interface Calculation）方法，在每个含界面单元内，确定以下界面平面方程中的截距：

\begin{matrix} (5) & m_{x} x + m_{y} y + m_{z} z = q \end{matrix}

$\boldsymbol m$ $\alpha$ $q$ $\alpha V_\text{cell}$ $V_\text{cell}$ 是单元体积。

vof3

$q$ $q$ 。

4. 计算通量

$\boldsymbol u$ $\Delta t$ 内，通过单元各个面的流体体积通量。

$x$ $u$ $x$ 正方向流出时，其面心上的通量需要根据上游单元确定。

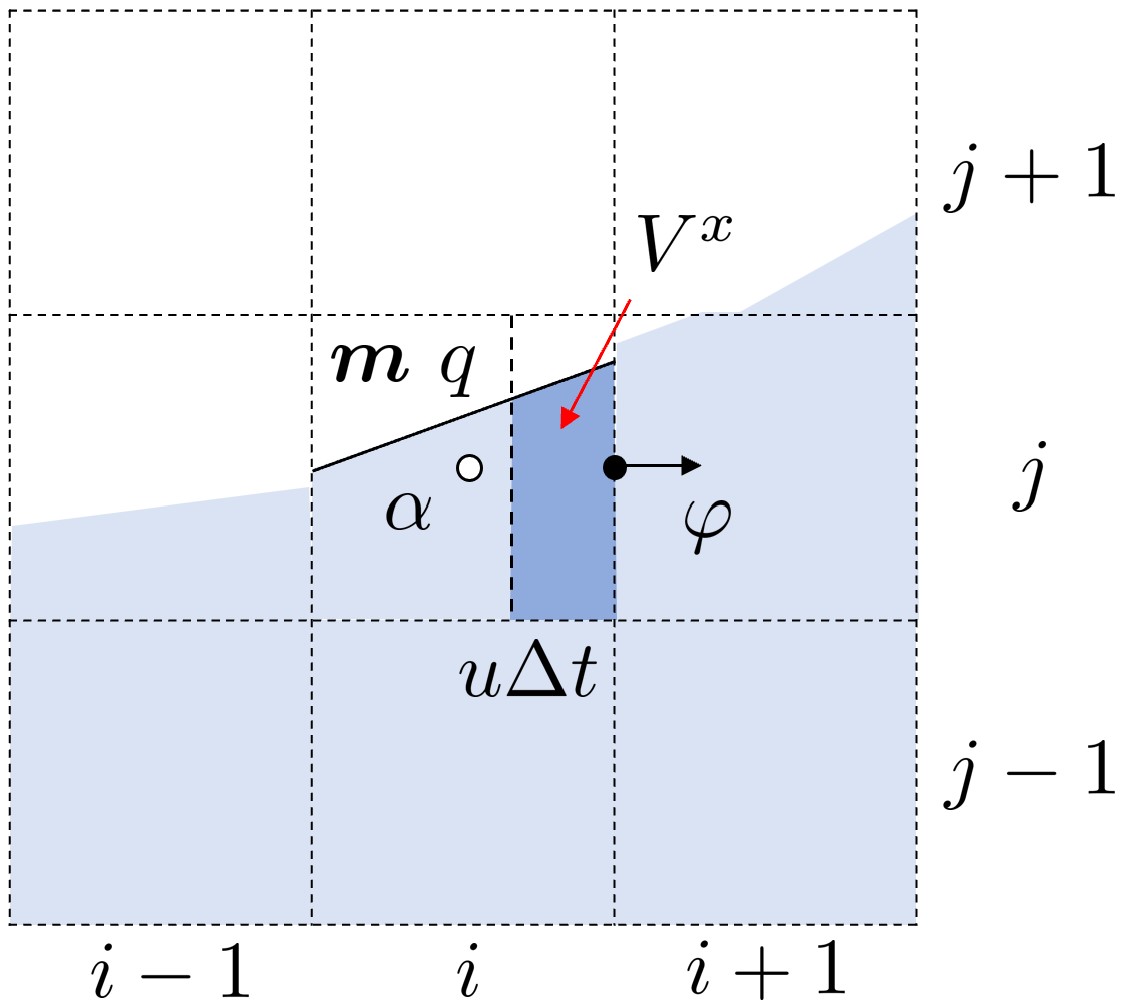

$\Delta t$ $V^{x}$ ，即下图中深色部分的体积，则该面上的通量为：

\begin{matrix} (6) & φ_{i + 1 / 2, j, k} = \frac{V_{i, j, k}^{x}}{V_{cell}}, if u_{i + 1 / 2, j, k} > 0 \end{matrix}

当速度为负时，通量根据下游单元确定，这其实是一种迎风格式。

vof4

同样地，当单元是长方体时，可采用解析式求得通量，当单元不是标准长方体时，可以使用牛顿迭代法等方式迭代求解。

5. 更新体积分数

在有限体积法中，根据奥-高公式，将体积分变成面积分，对流项表示如下：

\begin{matrix} (7) & \frac{1}{V} \int_{V} \nabla \cdot (α u) d V = \frac{1}{V} \oint_{A} (α u) \cdot n d A \end{matrix}

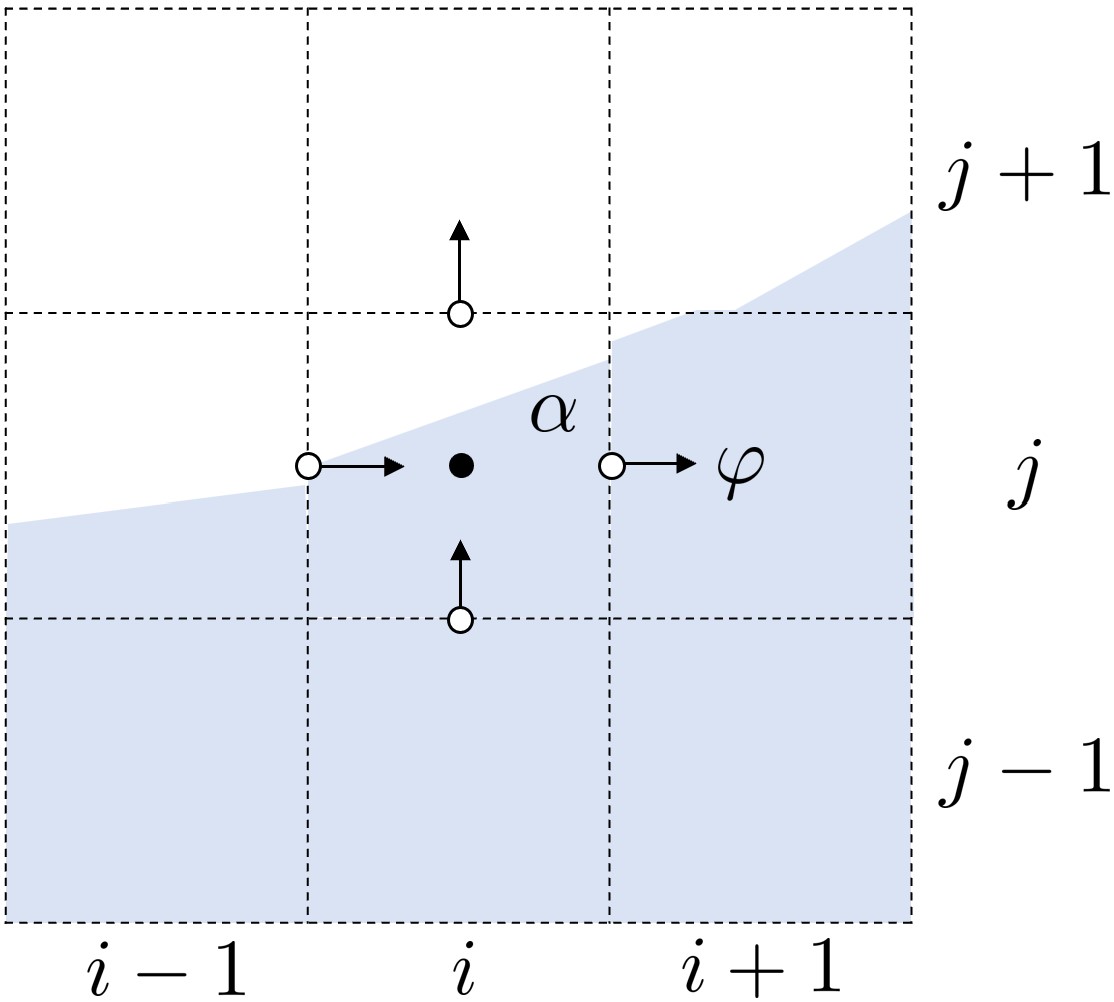

这样就把对流项转化成了面上通量求和的方式，而面上的通量则通过以上贡献单元的方式计算。因此，单元体积分数的增量即为其各个面输出的通量之和，表示如下：

\begin{matrix} (8) & α_{i, j, k}^{n + 1} = α_{i, j, k}^{n} + φ_{i - 1 / 2, j, k} - φ_{i + 1 / 2, j, k} + φ_{i, j - 1 / 2, k} - φ_{i, j + 1 / 2, k} + φ_{i, j, k - 1 / 2} - φ_{i, j, k + 1 / 2} \end{matrix}

vof5

该方法考虑了流入、流出的物质总和，保证了体积输运过程中的体积守恒。如果为了获得更高精度，则需要考虑三个方向输运的交叠部分，采用拉格朗日回溯等方式，用多面体求交的方式计算输运的通量。
